斯威克立柱式天线,中卫卫星天线
斯威克S240-P
C波段2.4米立柱式天线
 |
|
|
|
|
|
型号
|
S240-G/P/PM
|
|
瓣数
|
9
|
|
口径
|
240CM
|
|
C波段增益 4GHz
|
38.39dB
|
|
KU波段增益 12.5GHz
|
|
|
焦/径比
|
0.385
|
|
焦距
|
92.4CM
|
|
反射面材料
|
钢板
|
|
表面处理
|
喷塑
|
|
支架
|
地盘/立柱/极轴式
|
|
俯仰
|
0~90°
|
|
水平
|
/0~360°/0~360°
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
斯威克S180-P C波段1.8米立柱式天线
 |
|
|
|
|
|
型号
|
S180-P
|
|
瓣数
|
6
|
|
口径
|
180CM
|
|
C波段增益 4GHz
|
35.89dB
|
|
KU波段增益 12.5GHz
|
|
|
焦/径比
|
0.38
|
|
焦距
|
68.4CM
|
|
反射面材料
|
钢板
|
|
表面处理
|
喷塑
|
|
支架
|
立柱
|
|
俯仰
|
0~90°
|
|
水平
|
/0~360°/0~360°
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
斯威克SCK90-P
C/KU兼容整板0.9米立柱式天线
 |
|
|
|
|
|
型号
|
SCK90-G/P
|
|
瓣数
|
1
|
|
口径
|
90CM
|
|
C波段增益 4GHz
|
31.7dB
|
|
KU波段增益 12.5GHz
|
39.82dB
|
|
焦/径比
|
0.375
|
|
焦距
|
33.8CM
|
|
反射面材料
|
钢板
|
|
表面处理
|
喷塑
|
|
支架
|
地盘/立柱式
|
|
俯仰
|
0~60°/0~90°
|
|
水平
|
/0~360°
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
斯威克SCK120-P
C/KU兼容整板1.2米立柱式天线
 |
|
|
|
|
|
型号
|
SCK120-P
|
|
瓣数
|
1
|
|
口径
|
120CM
|
|
C波段增益 4GHz
|
32.67dB
|
|
KU波段增益 12.5GHz
|
42.32dB
|
|
焦/径比
|
0.385
|
|
焦距
|
46.2CM
|
|
反射面材料
|
钢板
|
|
表面处理
|
喷塑
|
|
支架
|
立柱式
|
|
俯仰
|
0~60°/0~90°
|
|
水平
|
/0~360°
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
|
S160-G C波段1.6米地盘式天线
|

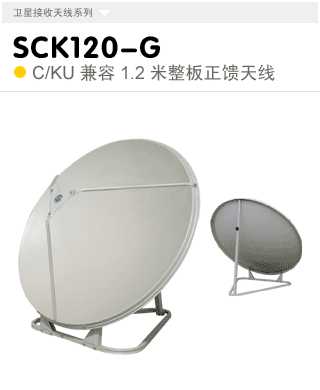

| SCK120-G
C/KU兼容整板1.2米地盘式天线----SCK90-G
C/KU兼容整板0.9米地盘式天线 |
|
|

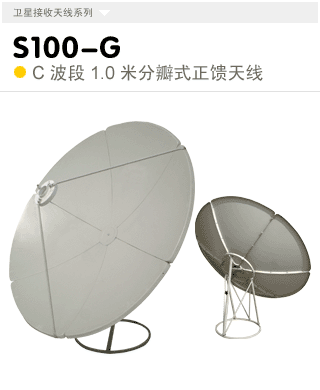

| S100-G
C波段1.0米地盘式天线 |
  |
| |
| |
|
| |
|
|
型号
|
S160-G
|
|
瓣数
|
6
|
|
口径
|
160CM
|
|
C波段增益 4GHz
|
34.76dB
|
|
KU波段增益 12.5GHz
|
|
|
焦/径比
|
0.385
|
|
焦距
|
61.6CM
|
|
反射面材料
|
钢板
|
|
表面处理
|
喷塑
|
|
支架
|
地盘式
|
|
俯仰
|
0~90°
|
|
水平
|
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
C波段网状卫星接收天线
立柱式网状天线
S240AM-P
C波段2.4米立柱式天线
|
|
S210AM-4P
C波段经济型2.1米立柱式天线 |
|
|
|
  |
| S300AM-P C波段3.0米立柱式天线 |
| |
|
|
S450AM-P
C波段4.5米立柱式天线 |
|
|
型号
|
S240AM-P/PM
|
|
瓣数
|
8
|
|
口径
|
240CM
|
|
C波段增益
4GHz
|
38.39dB
|
|
KU波段增益
12.5GHz
|
|
|
焦/径比
|
0.385
|
|
焦距
|
92.4CM
|
|
反射面材料
|
铝管/铝网
|
|
表面处理
|
喷塑
|
|
支架
|
立柱/极轴式
|
|
俯仰
|
0~90°
|
|
水平
|
0~360°
|
|
风速
|
正常接收 |
25m/sec
|
|
降精度工作
|
40m/sec
|
|
朝天锁定不破坏
|
60m/sec
|
|
工作环境温度
|
-40℃~+60℃
|
|
相对湿度
|
0~100%
|
|
|
|
|
|
