有线电视系统技术方案书

宾馆酒店卫星电视接收境外卫星电视系统接收方案



1.1 有线电视系统···········································2

1 公司简介·············································3

2 设计原则·············································4

3 系统结构·············································5

     4节目设计·············································7

     5系统施工·············································7

     6售后培训·············································8

5 产品概述·············································12

6 设备清单·············································19

    上海宙际实业有限公司专业从事卫星电视设备产品的综和销售，有线电视咨询安装调试，16年来承接国内有线电视前端工程500余：涉及星级酒店，乡镇有线电视，村村通，电视台前端，公司厂房， 油田矿区，学校前端，高速公路服务站，郊外小区， 洗浴中心，小型宾馆等，并为各单位酒店转星加台，所做工程共计1000余成功率100%，信号质量全部验收合格。卫星电视系统以及有线电视数字前端设备在国内外均获得了较高的认同度，凭借多年来与各地广电和电视台的优良关系，公司以众多工程卫星电视实践为基础，全面了解客户与环境的需求，在设计中把握产品的性能与特征，欢迎新老客户来公司接洽面谈，公司免费负责星级住宿接待，如有路远不便，请打电话或者信息联系， 中国境内工程客户我们负责送货到地，并且派技术员免费安装施工，保证用户的使用利益。
有线电视器材前端传输设备：接收天线，工程接收机，机柜，放大器，电视墙，控制台，邻频调制器、解调器、混合器、机顶盒等，分高、中、低不同等级。公司产品凭完备的功能、稳定的质量、完善的服务、有竞争性的价格成为行业内的主流产品之一。。

        上海宙际实业有限公司在在郑州，成都，西安，深圳，杭州等均设有办事机构，通过正确的经营思路及完善的服务体系让公司在业界拥有广泛的知名度并赢得了客户的信任和大力支持，强大的技术开发和客户服务队伍已为中国不同行业的客户提供众多的电子产品设计方案。
           上海宙际实业有限公司经营理念着重于与所有的客户建立长期的互惠的合作关系。在这个领域，从系统设计到工程技术支持，我们将与你们紧密合作达成你们的目标。不管你们公司的规模大小，我们总愿意为你提供周到和贴心的服务!



第二章、系统设计原则

方案设计中充分考虑可能完善的整体规划，围绕当前应用需求的特点,本着实用与发展相结合的总体原则：以满足目前的应用为出发点，合理优化设计方案；并兼顾未来的应用需求和技术发展，为系统在技术上提供有效的平滑过渡环境。

2． 先进性、灵活性、高性价比

先进性指该系统技术水平在同等规模与同等造价条件下具有国内领先水平，并能适应今后若干年发展需要。

系统标准采用以860MHz固定频道中频调制器为主配置少量870MHz捷变频调制器混合使用，其优点是可以兼配固定频道调制器优良的性能指标和低造价，又能够利用部分捷变调制器合理地传播于无干扰频段，灵活设置特别需求的电视频道和其他开路信号占用频道的问题。

2.科学性、政策性

在保证系统先进性的同时，科学合理的设计前端系统，是整个系统能否高水平运行的重要条件。目前境内卫星电视信号绝大多数已经转为数字电视信号，因此选用数字卫星电视接收机已成为必要和必须。

3.可靠、安全性

本系统设计为无人值守，常年加电运行。因此系统选用先进、成熟、稳定、可靠、安全的产品，是已在类似工程中使用过许多的，证明能适应各种环境的设备。使之适应各种气象条件和供电干扰。建议提供一间15-25平方米的房间做为卫星电视前端机房安置机柜，以便管理及维护。



第三章、系统设计结构

1．信号接收部分

其任务是通过天线把空中的卫星电视信号接收下来送往系统中去进行处理；主要设备包括接收天线、高频头。

2．信号处理部分

通称电视前端部分，其任务是将天线接收下来的卫星信号通过卫星接收机或专用解码器输出音视频信号，再经调制、混合、放大等，最后经过传输系统送到终端分配网络部分，其主要设备包括：功分器、数字卫星接收机、专用解码器、调制器、混合器、放大器、机柜等，该部分设备都在前端机房中。

3．输出部分及分配网络部分

其任务是将经过处理的电视信号通过光缆或同轴电缆及分配元件送到各个用户终端。其作用是将前端送来的混合电视信号按一定的电平均匀的传输到各个用户终端，并确保各项指标在规定的范围内，要求分配系统符合广电部《30MHz-1000MHz声音和电视信号的电缆分配系统》GB6510-86标准。这一部分应根据建筑物实际分布情况进行设计，本方案暂不作详细设计。

第四章、系统设备选型及简介



前端系统是卫星电视系统的核心，是系统的中枢。前端系统输出质量的好坏，是整个系统的关键。前端的选型及系统设计是卫星电视系统的基础，超前的设计和系统的高度集成可使业主得到最佳的投资效益。整个电视系统的性能、指标除了取决于设计、调试者的技术水平之外，前端设备的配置是一个非常关键的环节，具体来说就是采用什么样的卫星接收机、调制主机、混合器等，为降低造价前面我们应统筹考虑，精心规划，以免造价过高，因此我们定位为专业级中等偏上档次的设备，关键是性能稳定可靠。

1．卫星接收天线是整个前端系统中使用寿命最长的一个部件，产品明显地划分为廉价的低端产品和优质优价的高端产品两个部分，低端产品的精度和使用寿命十分有限，高端产品价格又太过昂贵，为避免在接收过程中出现马赛克等现象，本着即能保证信号的正常接收又能节省资金的原则，本案中我们选用了-----3M　C波段和-----1.2M　Ku波段天线，这两款天线在国内众多卫星天线中质量较好，是外销型产品，在国内外有良好的口碑，可以确保10年以上的使用寿命。

2．数字卫星接收机全部采用境外平台专业级工程数字卫星接收机，这款机型符合广电总局颁发的标准和MPEG-2＆DVB-S标准，功能齐全，操作方便，画面品质一流，完全满足中国CATV前端卫星数字电视接收的各项要求。

3．调制器是将视频信号、音频信号经过中频信号处理转变为射频信号的设备，对整个系统信号质量的好坏关系极大。现在市场上的调制器质量档次差别很大，同档次又有两种：一种是固定频道邻频调制器，另一种是捷变型邻频调器，固定频道调制器稳定性较好一些，但是频道不可更改，捷变型邻频调器比则同档次固定频道调制器价格稍高，可在48MHz—870MHz内频道连续可调，但在一个系统中不能大量使用，否则信号处理部分难以调试到最佳状态，本系统中灵活选用美国PDI公司生产的捷变型邻频调制器相结合的方式，拟PDI-RVA-4U专业级捷变频道调制器7台，这样即能保证信号的正常调试又不失灵活性，又能节省资金。

4．混合器选用PBI-16X无源十六路频道混合器，工作频率范围为5-1000MHz，具有高各稳定、低驻波、抵插损、高隔离度，还具有良好的扩容性。



第五章、系统节目设计部分(初步设定境外节目为6套节目)

1.有线电视节目

具体节目表见当地电视节目表

2.卫星节目配置 6 套

美国有线新闻网(CNN),日本国际有线新闻(NHK),彭博财经电视亚太频道,财经频道(CNBC),体育频道(ESPN),探索频道,亚洲音乐,家庭影院频道(HBO),卫视国际电影台,凤凰电影,新加坡亚洲新闻,国家地理,英国BBC,卫视体育,凤凰中文,凤凰资讯，星空31套境外节目中选择6套

3.自办节目配置   套



自办节目信号一般由DVD机、录像机、摄像机等设备提供信号源，经调制混合后混入系统。此设备由酒店自购买，本方案中不提供，仅在系统中做好预置频道。



第六章、系统工程施工



2．工程施工原则

施工人员熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准。

设备、仪器、机具、辅材、工具和机械等满足连续施工和阶段施工的要求。

系统的工程施工前应对现场情况进行检查，符合条件方可施工。

2．设备安装

在设备安装前按要求进行检查，将设备逐个进行检测和粗调，发现无任何故障后，方可安装。



质量保障、售后服务及培训



1．产品质量及功能保障

该工程项目内所建议选用的产品均获认证，产品质量符合国家和国际标准，功能具先进性、适用性、可靠性和稳定性。

2．售后服务

对整个系统实行一年内免费维护和保修;

三年内属人为因素问题造成的器材损坏，只收取元器件成本费；

系统出现故障，我公司保证在48小时内进行处理;

3． 技术培训

工程施工完毕后，我公司安排一名工程师对工程甲方技术及操作人员（人员数量及名单由甲方确定）针对系统的操作使用、日常维护及简单故障排除，免费进行培训。保证参加培训人员均能对整个系统有全面的了解，并熟练掌握设备的操作和日常维护。

培训内容：

电视机房系统的组成和原理

系统各种器材的安装和使用方法及系统维护

由于数字有线电视的强制推广和普及，给各酒店、宾馆和医院等电视较多场所增加了很多经营成本，这样100台机顶盒一年的收视费就需要3万元，另外电视机顶盒在实际使用和管理中也会带来诸多不便。现向你推荐一款省钱实用的数字电视改造方案。特别适合酒店、客房、休闲娱乐场所的电视数字电视改造，将现有的数字电视节目信号转为以前的模拟信号，输入到你原有的闭路电视网内，这样客房电视就和没推广数字有线电视以前那样观看使用。

一、数字有线电视普及和推广配备机顶盒后给酒店、宾馆造成影响如下：

1、收视费用：因为一个机顶盒只能接一台电视，以100台客房电视为例，一年的数字电视收视费用为30000元，（25元X12个月X100台=30000元），五年电视收视费总共需要15万。
2、使用习惯：违反多年的看电视和使用遥控器的习惯，尤其给入住得老年人、中年人。
3、经营管理：要在电视机旁放个机顶盒，影响酒店客房整体布局，增加查房人员的工作力度。甚至会出现机顶盒收费卡被客人拿走或调换的危险。
4、设备维护：增加上百个机顶盒后，故障维修工作增加，有问题要进房排查，增加工程部的工作，影响酒店的服务形象。
5、业务扩展：如酒店临时增加房间或者电视，必须再申请装配机顶盒，否则无法收看。
6、收费节目：开通一套：欧洲足球（188元/月）、动作电影类的节目，只能一个房间观看。
7、其他应用：如酒店配套服务中的餐厅、桑拿、沐足、棋牌和办公区等要收看电视节目，需按电视机数量再配机顶盒。


二、改造之后给酒店带来的便捷如下：

案例一 ：某五星级酒店300多台电视，轻松实现50个机顶盒全部共享、观看免费和收费节目，从而不改变原有酒店房间的任何布局，费用低廉。
案例二 ：某两个商务酒店，28个机顶盒的数字节目共享给酒店100多个房间外，还共享了夜总会、桑拿、沐足等场所的电视观看，并量身定制免费节目，收费节目，自办节目，物美价廉。


三、改造后重点：

1、省钱：如30套节目只需30个机顶盒只缴纳30台机顶盒月租即可共享酒店所有房间、桑拿、棋牌和餐饮场所的电视观看。
2、省心：统一机房式管理，不用对原线路整改，降低管理成本和维护成本，杜绝收费卡被盗的发生。
3、收费节目共享：只要开通一套收费节目（如：欧洲足球 188元/月）所有电视都能观看。
4、自办节目营销：利用DVD、电脑实现最新影片音乐滚动播放，插播酒店广告介绍和字幕，实现有效的营销资源应用及开发。


四、数字电视工程改造介绍

数字电视改造方案：是将若干台数字电视机顶盒的信号混合一起，经数字电视调制器和混合器转换后，输出到原有线电视线路。可无限地接收分机，收看精彩的数字电视节目。


五、数字电视整改方案优点：

1、可无限的接受电视机终端（即使再有200台电视机都行的）。
2、对原布线路不须整改。
3、每台电视机都不须配机顶盒，都能收看精彩的数字电视。
4、接入的信号源是数字电视机顶盒中的信号源，收看的是数字电视中的节目。
5、本设备安装简便，维护简单（跟有线电视一样）。
6、一次投入，长期享受。

　　专业承接:酒店数字电视改造；宾馆数字电视改造；医院数字电视改造;
数字电视转换；数字电视改装；有线数字电视省钱方案

六、工程需求：

预计安装亚太VI号卫星10套混入有线电视系统，包括内部自办节目加上重庆的有线电视接入同时使用

亚太VI号卫星卫星电视节目:华娱卫视、凤凰资讯、凤凰中文、彭勃财经亚洲台、星空，BBC、CNN，

 2010年度经广电总局批准落地的31个境外卫星电视频道可供国内三星级以上涉外宾馆等单位可申请接收的境外卫星电视频道名单：
　　序号 加 扰 卫 星 电 视 频 道 名 称 所属公司或关联主要媒体集团 备注
　　 1 美国有线电视新闻网国际频道（CNN） 时代华纳集团（美国） 有年收视费
　　 2 家 庭 影 院 亚 洲 频 道（HBO） 时代华纳集团（非控股） 有年收视费
　　 3 CINEMAX 亚 洲 频 道（CINEMAX） 时代华纳集团（非控股） 有年收视费
　　 4 英国广播公司世界新闻频道（BBC WORLD） 英 国 广 播 公 司 有年收视费
　　 5 CNBC财经电视台亚太频道（CNBC Asia） Pacific） 美国全国广播公司/美国通用电气公司 有年收视费
　　 6 娱乐体育节目网亚洲频道（ESPN） 美国娱乐体育节目公司/美国新闻集团 有年收视费
　　 7 卫 视 体 育 台 （STAR Sports） 美国娱乐体育节目公司/美国新闻集团 有年收视费
　　 8 卫视国际电影台（STAR MOVIES） 美 国 新 闻 集 团 有年收视费
　　 9 国家地理亚洲频道（NGC Asia） 美 国 新 闻 集 团 有年收视费
　　 10 探索亚洲频道（Discovery） Discovery传播控股有限责任公司 有年收视费
　　 11 索尼动作影视娱乐频道（AXN） 美 国 索 尼 影 视 娱 乐 公 司 有年收视费
　　 12 贺 曼 电 影 台（Hallmark） 美国全国广播公司/美国通用电气公司 有年收视费
　　 13 日本广播协会收费娱乐电视频道（NHK） 日 本 放 送 协 会 有年收视费
　　 14 马来西亚天映电影频道 马来西亚环宇电视网（ASTRO） 有年收视费
　　 15 香港无线星河频道（TVB GALAX） 香 港 电 视 广 播 公 司 有年收视费
　　 16 法 国 电 视 国 际 5 台 （TV5） 法 国 海 外 广 播 公 司（AEF） 有年收视费
　　 17 欧亚体育新闻台（EUROSPORTNEWS） 法 国 布 伊 格 集 团 有年收视费
　　 18 韩国KBS 世界频道（KBS World） 韩 国 放 送 公 社 有年收视费
　　 19 凤 凰 卫 视 电 影 台 凤凰卫视控股（开曼群岛）有限公司 有年收视费
　　 20 凤 凰 卫 视 中 文 台 凤凰卫视控股（开曼群岛）有限公司 有年收视费
　　 21 凤 凰 卫 视 资 讯 台 凤凰卫视控股（开曼群岛）有限公司 有年收视费
　　 22 华娱卫视（CETV） 美国时代华钠集团/TOM集团 有年收视费
　　 23 星空卫视（Xing Kong Wei Shi） 美 国 新 闻 集 团 有年收视费
　　 24 [V] 音 乐 台 （Channel [V]） 美 国 新 闻 集 团 有年收视费
　　 25 MTV音乐电视台中文频道（MTV Mandarin） 美 国 维 亚 康 母 有 限 公 司 有年收视费
　　 26 香 港 无 线 八 频 道 （TVB8） 香 港 电 视 广 播 公 司 有年收视费
　　 27 新加坡亚洲新闻台国际频道（News Asia） 新 加 坡 新 传 媒 集 团 有年收视费
　　 28 香 港 世 界 网 络 频 道 （NOW） 香 港 电 讯 盈 科 有 限 公 司 有年收视费　　

 29 彭博财经电视亚太频道(Bloomberg) 彭 博 有 限 合 伙 企 业 有年收视费
　　 30 澳 亚 卫 视 中 文 台 澳 亚 卫 视 有 限 公 司 有年收视费
　　 31 古巴视野国际频道 古 巴 视 野 国 际 频 道 有年收视费
　　
　　上述31个境外卫星电视频道，通过国家广电总局境外卫星电视平台加密定向传送

2.亚太VI号卫星 - 简介

　亚太VI号卫星是新一代的通信卫星，由阿尔卡特空间公司制造，卫星基于 SB 4000 C2 平台，该平台继承了 SPACEBUS 系列平台的高可靠性。

亚太VI号卫星搭载共 38 个 C 波段和 12 个 Ku 波段转发器。 C 波段转发器使用线性化器以及 64W 的 TWTA ，提供广阔的覆盖包括亚洲，澳大利亚，新西兰，太平洋岛国和夏威夷。 Ku 波段主要覆盖大中国区，具备高功率以及线性化器的转发器，加上单极化设计和其它独特的功能，使得亚太 VI 卫星 Ku 转发器成为区域内开展 DTH 、 SNG 以及其它广播、通信业务最好的卫星资源。

亚太VI号卫星由长征 3 号乙火箭于 2005 年 4 月 12 日从中国西昌成功发射，卫星定点于东经 134 度以接替亚太 IA 卫星。预计卫星在轨寿命超过 15 年。



亚太VI号卫星系统特点
型号	SB 4000C2
服务寿命	超过15年
轨道位置	东经134度
定点保持	±0.05° (E/W, N/S)
	C波段	Ku波段
覆盖范围	中国、印度、东南亚、澳洲、太平洋群岛、夏威夷	中国
转发器数目	38个	12个
行波管放大器功率	64W	145W
等效全向幅射功率	34至41dBW	46至58.63dBW
质量因素	-9至-2dB/K	-2.5至+10dB/K
增益控制模式		固定增益控制和自动增益控制
频率范围	接收：5845至6645GHz 发射：3400至4200GHz	接收：14.0至14.5GHz 发射：12.25至12.75GHz
极化	双线极化	单线极化

亚太VI号卫星卫星电视节目:

               参数如下：下行频率12435  极化方式：垂直V   符号率：27500

               参数如下：下行频率12515  极化方式：垂直V   符号率：27500

               参数如下：下行频率12435  极化方式：垂直V   符号率：27500

八、产品概述：

卫星接收天线，卫星电视设备中发射或接收电磁波的部件。无线电通信、广播、电视、雷达、导航、电子对抗、遥感、射电天文等工程系统，凡是利用电磁波来传递信息的，都依靠天线来进行工作。此外，在用电磁波传送能量方面，非信号的能量辐射也需要天线。一般天线都具有可逆性，即同一副天线既可用作发射天线，也可用作接收天线。同一天线作为发射或接收的基本特性参数是相同的。这就是天线的互易定理。天线从不同角度进行分类：①按工作性质可分为发射天线和接收天线。②按用途可分为通信天线、广播天线、电视天线、雷达天线等。③按工作波长可分为超长波天线、长波天线、中波天线、短波天线、超短波天线、微波天线等。④按结构形式和工作原理可分为线天线和面天线等。描述天线的特性参量有方向图、方向性系数、增益、输入阻抗、辐射效率、极化和频带宽度等。目前，天线的发展已基本满足各种无线传输业务的需要。在某些特殊应用场合（如遥感、空间通信等），随着天线理论的不断完善，天线类型还会不断发展。

1、接收天线部分：工程建议使用3米天线作为主使用天线，为防止天线因不可抗拒力损坏，使用1.2米天线作为备用天线。

3米接收天线技术参数：

3.0米卫星接收天线

特性: 高精度拉伸成形铝制反射面板 C、Ku波段可选 线、圆极化可选 单极化、双极化可选 设计新颖，安装调整简便 抗腐能力强 稳定性好 产品可定制

技术参数 3.0米卫星接收天线 C-波段 Ku-波段 频率范围 3.4-4.2GHz 10.95-12.75GHz 电压驻波比 1.3:1 插入损耗 0.25dB 0.3dB 交叉极化隔离度 35dB 接口型式 WR229F WR75F -3dB 波束宽度 1.77° 0.597° 副瓣包络 52-10lg(D/λ)-25lgθ 2°≤θ≤ 20° 32-25 lgθ 2°≤θ≤ 20° 第一旁瓣 ≤-14dB 增益 39.33dB 48.79dB (F=3.8GHz) (F=11.8GHz) 噪声温度 34°K@10° 48°K@10° 机械特性   天线型式 前馈立柱式天线 俯仰范围 0°to 90° 方位范围 0°to 360° 环境特性   抗风能力 45mph 72kmph 工作风速（保精度） 60mph 97kmph 工作风速（降精度） 125mph 200kmph 生存风速（朝天锁紧） 环境温度 -45~50°C 湿度 0%~100% 抗震能力 0.3G’s 水平0.15 G’s 垂直

1.2米天线技术参数：

 钢结构基础：用于固定天线，一般为水泥钢筋结构如图：

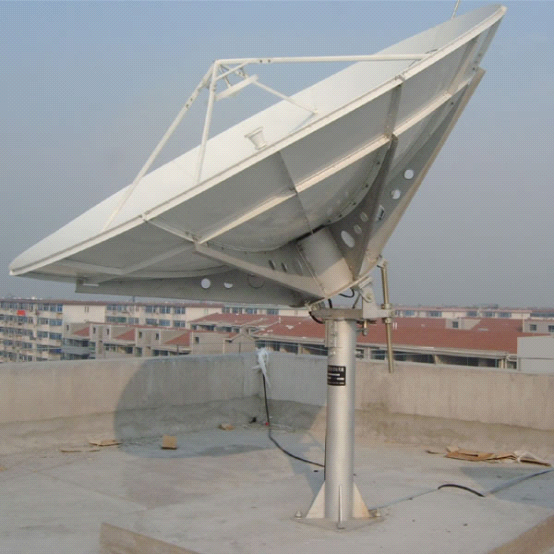

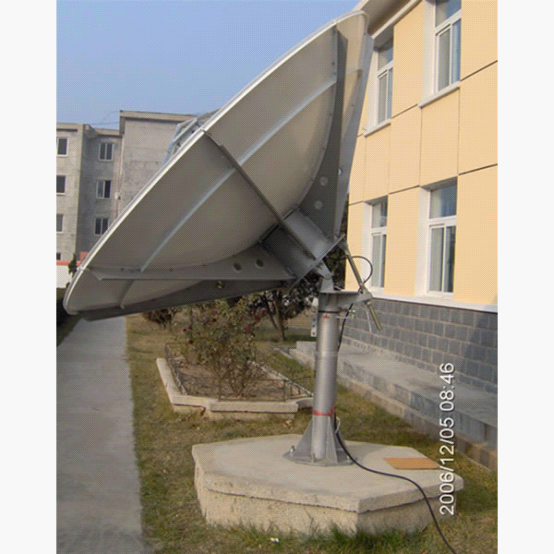

上图为我公司安装卫星天线3米天线和1.2米天线钢结构基础实际图

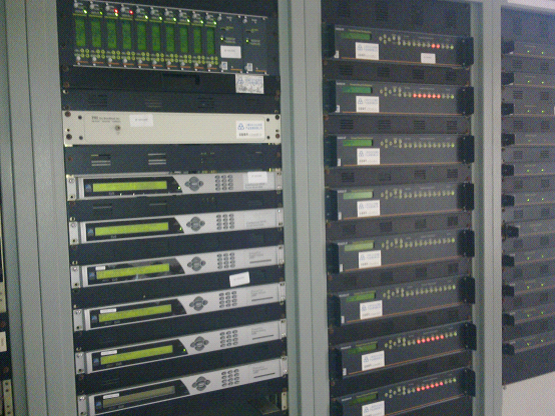

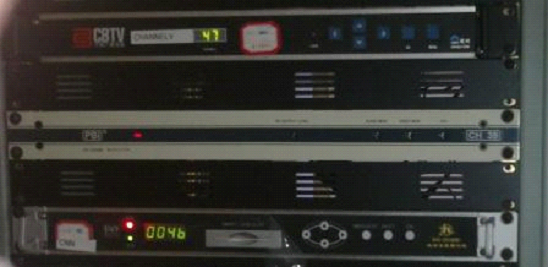

2.内部境外平台接收机柜图

九、设备清单：

有线电视里面包括内部自办节目加上重庆的有线电视接入同时使用，我们对此工程的安装方案作如下报价:

1.2米卫星接收天线 特性: 高精度反射面板 单片反射面板 可选C波段和Ku波段 设计新颖，安装调整简便 抗腐能力强 稳定性好 产品可定制 技术参数 1.2米卫星接收天线 C-波段 Ku-波段 频率范围 3.4-4.2GHz 10.95-12.75GHz 电压驻波比 1.3:1 插入损耗 0.25dB 0.3dB 交叉极化隔离度 33dB 接口型式 F WR75F -3dB 波束宽度 4.44° 1.49° 副瓣包络 52-10lg(D/λ)-25lgθ 2°≤θ≤20° 第一旁瓣 ≤-14dB 增益 31.37dB 40.83dB   (F=3.8GHz) (F=11.8GHz) 噪声温度 35°K@10° 44°K@10° 机械特性   天线型式 前馈立柱式天线 俯仰范围 0°to 90° 方位范围 0°to 360° 环境特性   抗风能力 45mph 72kmph 工作风速（保精度）   60mph 97kmph 工作风速（降精度）   125mph 200kmph 生存风速（朝天锁紧） 环境温度 -45~50°C 湿度 0%~100% 抗震能力 0.3G’s 水平0.15 G’s 垂直

　

九、设备清单：

有线电视里面包括内部自办节目加上重庆的有线电视接入同时使用，我们对此工程的安装方案作如下报价:

序号	名称	规格型号	单位	数量	单价（元）	金额（元）
1	钢结构基础	2MM	套	2	3500	7000
2	卫星接收天线	3米	套	1	3800	3800
3	卫星接收天线	1.2米	套	1	3600	3600
4	卫星馈源极化	C，ku	套	2	1000	2000
5	机柜	标准	台	1	3600	3600
6	卫星调制解调器	KVH	台	7	3000	21000
7	境外平台接收机	含一年费	台	6	30000	180000
8	同轴电缆	75-7	米	200	5	1000
9	放大器	飞利浦	台	1	5000	5000
10	附件	接插件避雷	批	1	2500	2500
11	天线基础安装	2米	套	2	2000	4000
12	天线室外调试	垂直、水平	套	2	2000	4000
13	天线室内调试	前端	套	6	500	3000
14	分配传输系统	860M	套	1	1200	1200
15	小计					222800
16	税金
17	工程总价					222800
