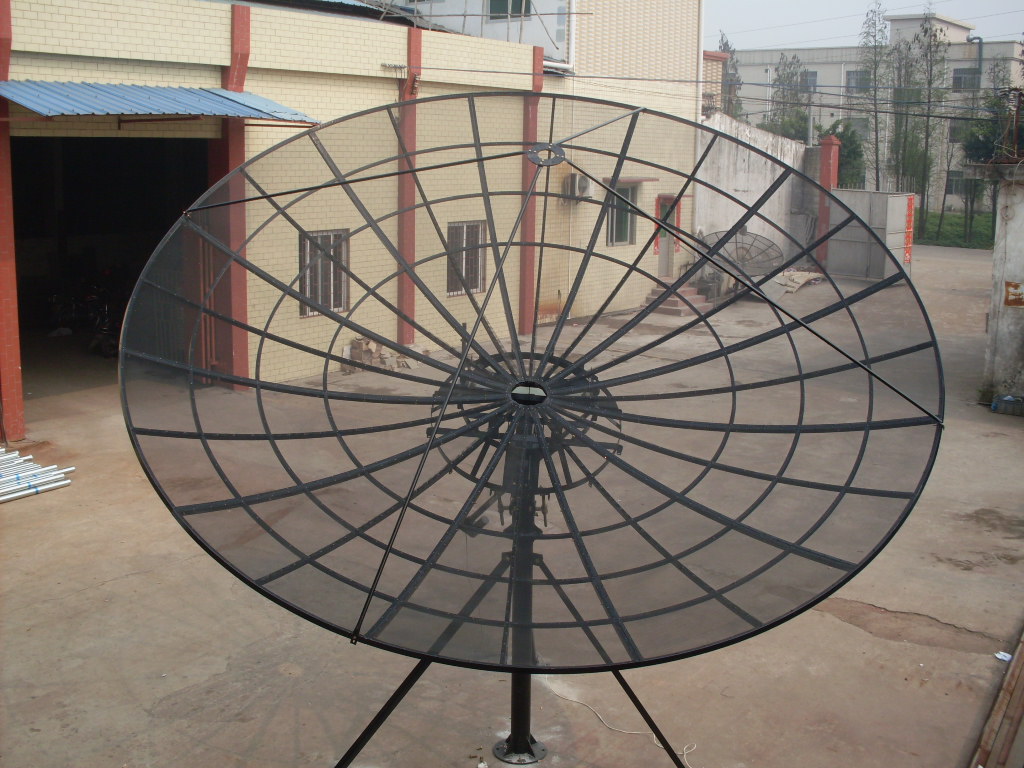

RaySat S500AM-P C波段网状卫星天线

C波段5米立柱式天线









1、铝质反射面,拉伸成型。
2、铝质型材筋条拉伸成型后与面板铆接。
3、立柱式座架,筒式中心体,桁架式骨架。
4、表面防腐、防锈和喷涂工艺,抗腐能力强。
5、C波段、Ku波段可选
6、安装方便,调整灵活。
7、可根据用户要求特别定制。



宙际产品说明:


电气特性

5m铝网卫星接收天线

C-波段

Ku-波段

频率范围

3.4-4.2GHz

10.95-12.75GHz

电压驻波比

1.25:1

插入损耗

35d

交叉极化隔离度

35dB

接口形式

WR229

WR75







3dB波束宽度

0.92°

0.311°

副瓣包络

D/λ≤100

52-10lg(D/λ)-25lgθ

100λ/D≤θ≤48°

10-10lg(D/λ)

θ>48°

D/λ≥150

29-25 lgθ

1°≤θ≤20°

32-25lgθ

20°<θ≤48°

-10

θ>48°

旁瓣

≤-14dB

增益

45.03Db(F=3.8GHz)

54.46dB(F=11.8GHz)

噪声温度

35°K@10°

45°K@10°

机械性能



天线形式

前馈天线

俯仰范围

0°to 90°

方位范围

±85°

环境特性





抗风能力

45mph 72kmph 工作风速 (保精度)

60mph 97kmph 工作风速 (降精度)

125mph 200kmph 生存风速 (朝天锁紧)

温度

-45~50°C

湿度

0%~

抗震能力

0.3G’s horizontal 0.15 G’s vertical
